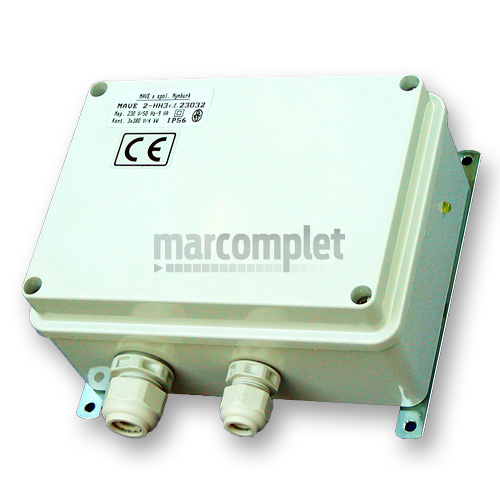

MAVE 2-HH3 slouží k ochraně čerpadel proti chodu bez vody, nebo ovládání čerpadel a čerpací techniky použity dvě sondy, jejich vzdálenost určuje diferenci spínání Napájení: 230 V st +6 -10%. Zatížení kontaktů 400 V/4 kW. Krytí: IP 56. Popis činnosti MAVE 2-HH3 - automatické ovládání čerpadla. Napájení 230V AC pro elektronickou část zapojíme na svorky 5-6 (L,N). Ponorné sondy (2 kusy) upevníme na potrubí nad čerpadlo (vzdálenost sond určuje rozdíl hladin), vývody kabelů sond zapojit na svorky 1,2,3,4 (horní sonda 1,2 - spodní sonda 3,4). Kontakty stykače zapojit do okruhu napájení čerpadla. Po zapojení (je-li přítomna voda u horní sondy) stykač sepne napájení čerpadla a současně se rozsvítí LED dioda. Při poklesu hladiny vody pod spodní sondu stykač rozpojí obvod napájení čerpadla. Při opětovném dostoupení hladiny vody k horní sondě dojde automaticky k opětovnému spuštění čerpadla.

---

Snímače hladiny MAVE 2 – HH3 – katalogový list
