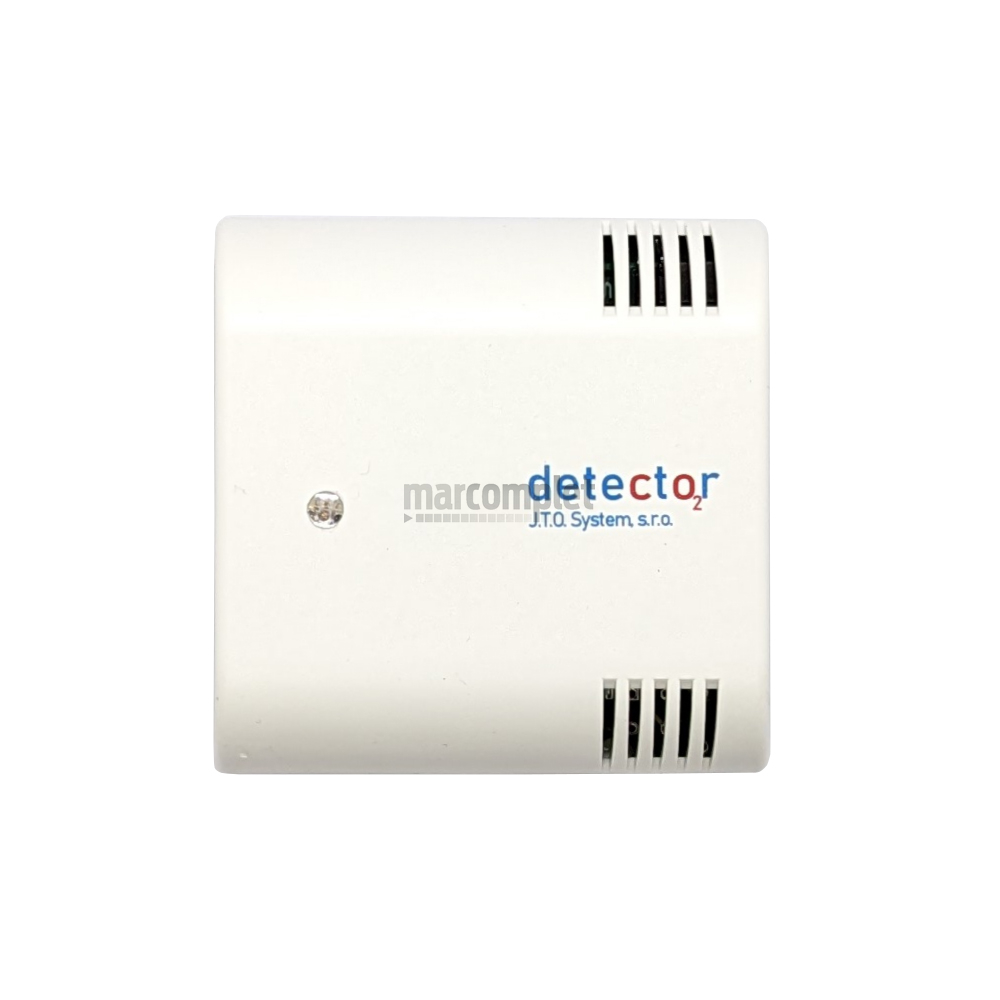

J.T.O. System GSR8 - snímač oxidu uhličitého CO2

J.T.O. System GSR8 - snímač oxidu uhličitého CO2

Úkolem snímače je kontinuální monitorování koncentrace oxidu uhličitého v ovzduší. Koncentrace je převáděna na proudový signál 4 až 20 mA a na napěťový signál 0 až 10 V. Snímač je možné zapojit k nadřízenému systému (řídící jednotka, napájecí zdroj NZ425 či NZ425-DIN, ...), kam snímač předává proporcionální signál odpovídající snímané koncentraci. Snímač je vybaven dvoucestným optickým čidlem s dlouhou životností zajišťující dobrou selektivitu pro CO2 a dlouhodobou stabilitu měření. To umožňuje provádět kalibrační kontroly s periodou až pět let.

Na desce elektroniky je umístěna LED dioda indikující stav snímače. Dále jsou zde dva trimry umožňující nastavit požadované úrovně při kterých dojde k signalizaci LED a propojka pro vypnutí LED. Krabička snímače sestává ze dvou částí. Spodní část slouží k pohodlné montáži na stěnu a připojení přívodních kabelů do svorkovnic. Víčko krabičky obsahující elektroniku se naklapne na spodní část připevněnou ke stěně.

Použití:

• napájení kompatibilních detektorů a snímačů
• zpracování výstupních signálů
• napojení na nadřazený systém nebo akční prvky

Hlavní vlastnosti:

• Napájecí napětí: 10 V až 26 V =
• Rozměry: mm
• Detekovaný plyn: Oxid uhličitý
• Proudový výstup: Proudový výstup 4-20 mA (4 mA = 400 ppm, 20 mA = 5 200 ppm, možno rozšířit na 10 000 ppm), galvanicky odděleno
• Napěťový výstup: Napěťový výstup 0-10 V (0,8 V = 400 ppm, 10 V = 5 000 ppm, možno rozšířit na 10 000 ppm), společná zem s napájením
• Počet detekovaných úrovní: (LED signalizace): 2
• Výstupní signál: 4–20 mA

Proč zvolit GSR8:

Model GSR8 spojuje původně uvedené informace o funkci a použití s přehledně uspořádanými technickými údaji. Popis je strukturován podle jednotné produktové šablony.

Technické parametry:

J.T.O. System GSR8 – katalogový list /cz/
