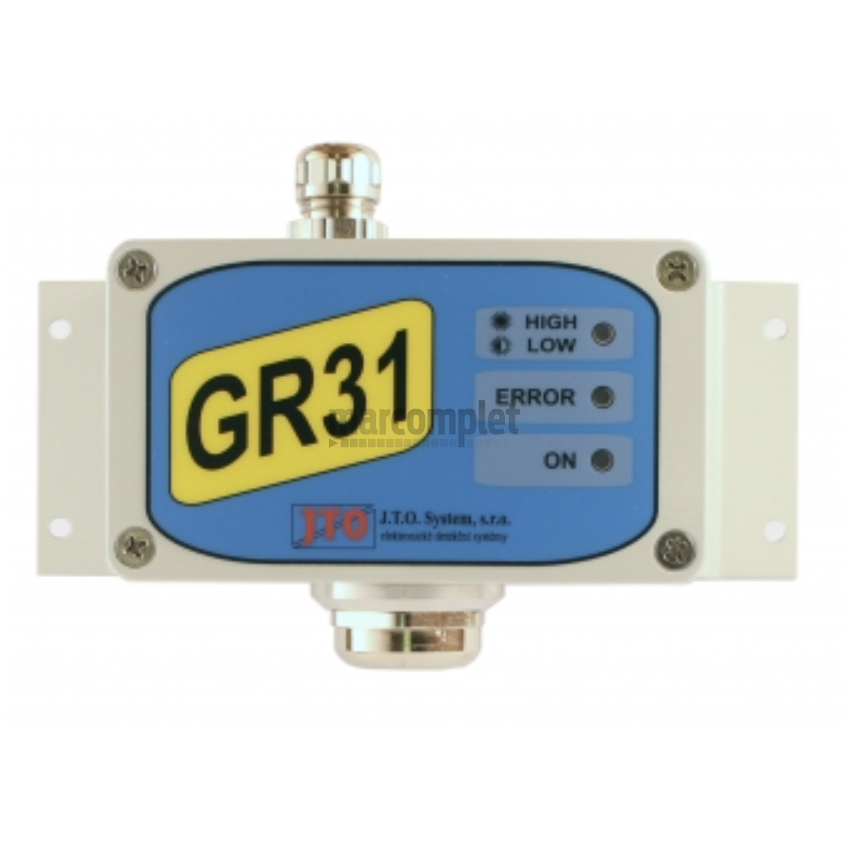

J.T.O. System GR31 - detektor s infračerveným čidlem / ZONA2

J.T.O. System GR31 - detektor s infračerveným čidlem / ZONA2
Detektor hořlavých plynů s vyšším stupněm ochrany pro prostředí ZONA2. Používá čidlo založené na detekci pomocí infračervených paprsků. Detektor má široký rozsah napájecího napětí a obsahuje i výstup proudové smyčky 4-20mA. Oblast použití představují především prostory s definovaným prostředím ZONA2 nebo tam, kde hrozí možnost ovlivnění polovodičového čidla jinými plyny.

Detektory GR31 jsou určeny pro detekci výbušných plynů a par hořlavých látek ve vnitřních prostorách jako jsou např. kotelny, technologické provozy, prostory pro přestavbu aut na LPG, kde je specifikováno prostředí ZONA2. Detektory využívají pro měření koncentrace plynu čidlo pracující na principu absorpce infračerveného záření. Signál z čidla je vyhodnocován v elektronice detektoru, která podle stavu čidla ovládá výstupy a signalizační kontrolky.


Detektory GR31 pracují v bezústřednovém provozu. Nastavení hlídaných mezí koncentrace se neprovádí v ústředně, ale pomocí nastavovacích prvků na desce elektroniky detektoru. Výstupem je pak dvoustavový signál o překročení (nebo nepřekročení) nastavené koncentrace. Při připojení k řídicímu systému je možné využít výstup proudové smyčky, který vysílá signál úměrný koncentraci snímané čidlem. Překročení nastavených mezí koncentrace je signalizováno opticky kontrolkami na víčku krabičky.

Detektory GR31 mohou být použity jak samostatně (při zabezpečení menších prostorů), tak ve skupinovém zapojení více kusů v rozsáhlejších objektech. Při skupinovém zapojení je možné propojit detektory do tzv. paralelní sběrnice (viz dále), kdy o překročení povolené koncentrace rozhoduje detektor. V tomto režimu nelze elektronicky identifikovat, který detektor vyvolal příslušnou odezvu. Další možností je připojovat k řídicímu systému jednotlivé detektory přímo buď prostřednictvím dvoustavových logických vstupů nebo pomocí proudové smyčky.

Napájecí napětí 12 až 33 V=
Mechanické rozměry 115 x 104 x 50 mm
Detekovaný plyn: Hořlavé plyny uhlovodíkového charakteru
Standardní kalibrační plyn: metan
Počet detekovaných úrovní: 2 + pasivní proudová smyčka 4-20 mA
